耐腐伴熱采樣復合管（簡稱“伴熱管纜”）是環保監測系統中的重要部件，它是由一組耐腐高性能樹脂或銅、不繡鋼等導管輔以自限溫電伴熱帶或恒功率伴熱以及補償電纜組成內芯、外加保溫層，最后敷以阻燃聚烯烴保護外套復合而成。自限溫電伴熱帶的自動限溫功能，可以保證采樣管內維持一定的溫度，從而盡可能保證采集樣品與初始值保持一致，最終確保環保監測系統連續、正確地采集樣氣。根據采集樣氣的成份、溫度等實際情況，耐腐伴熱采樣復合管中采樣導管可以選用不同的材質，如PFA（四氟乙烯和全氟烷基酸醚共物）、FEP（四氟乙烯和六氟丙烯共聚物）、PVDF（聚偏二氟乙烯）、PE（阻燃聚乙烯）、尼龍610等等，伴熱帶可以選用低、中、高溫型伴熱帶或恒功率電伴熱帶，另外還可以根據用戶要求添加補償導線、電源線等。

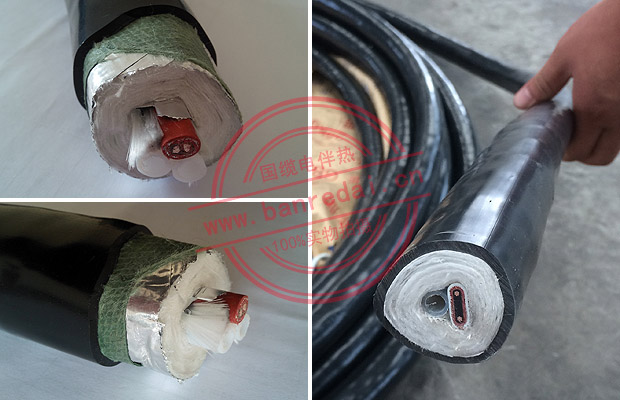

    耐腐伴熱采樣復合管（簡稱“伴熱管纜”）是由多種器件組合而成的一個復合體，在有限的截面上組合了多個系統。
    采樣系統：可組合我種類型、材質的采樣管。如PFA、FEP、PE、尼龍610、12、銅管、316SS、304SS等。
    熱工系統：高效絕熱、阻燃和質輕的保溫層，自動限溫的伴熱電纜或恒功率伴熱電纜。
    電系統：可配備儀表信號電纜、補償電纜和控制電纜滿足儀表顯示監控用。
    安全系統：適應不同的工藝條件，將各系統用鋁箔或金屬絲網屏蔽隔離，達到防火安全，防靜電、電磁屏蔽的作用，有的加防水膜和增強阻燃，防紫外線的護套。多元系統的組合，集多功能于一體，使繁雜的工程簡捷化。對于遠程工作和系統的遠程診斷起到良好的保障作用。伴熱系統使管內氣體不冷凝，保持在露點以上測量，故測量精度足以得到保證，為中內集中控制計算機化創造了條件。增強外護套防止交叉和因其它因素的損壞。

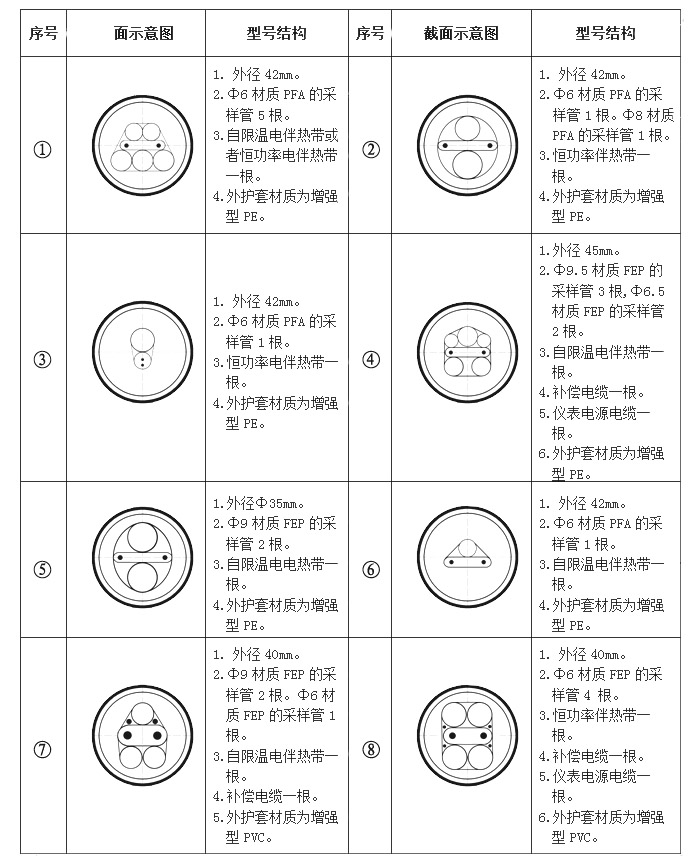

一、結構形式

二、技術指標
    1.最小彎曲半徑為0.5m；
    2.適用環境條件：耐酸堿，耐壓1.0Mpa，不泄漏；
    3.執行企標，國家及行業標準；
    4.最大連續加熱長度或連續安裝長度皆因工作電壓及電熱帶導電線芯截面大小而異；
    5.維持溫度≥120℃時應選擇恒功率產品并配置溫控器；

三、技術參數
1.電氣指標
    （1）低溫自限溫電伴熱帶：15-35W|m(10℃時功率），中溫電伴熱帶：40-60W|m，高溫電伴熱帶：50-70W|m，恒功率電伴熱帶：10-50W|m；
    （2）額定電壓：220VAC；
    （3）最大加熱長度100-150m；
    （4）配備斷路器電流值30A若復合管長度≥50m時，應配備自限溫電伴熱帶專用自動限流器。
    （5）伴熱系統一個回路；
2.熱工指標
    （1）在-20℃環境溫度，10m|s風速情況下，管內保持溫度40-50℃；
    （2）采樣管可耐各種酸、堿介質腐蝕，耐壓強度1.0Mpa不泄漏；
    （3）采樣管可在小于200℃溫度下長期工作。
3.安裝指標
    （1）復合管的最小曲率半徑0.5m；
    （2）最大連續長度100-150m；
    （3）最低安裝溫度-10℃（在-30℃--40℃時采取適當措施）；
    （4）最小固定距離：垂直方向5m，小平方向2m；
注：施工時嚴禁扭曲及地面拖行，管頭護套只允許在安裝接點時拆開。

四、耐腐伴熱采樣復合管選型原則
1.耐腐伴熱采樣復合管是多功能組合件，它的型號、系列可適應于各種工藝條件和使用環境條件。我集團可按照客戶需要，根據實際情況，設計制造符合技術要求的產品具體造型原則如下：
    管徑12、10、8、6、壁厚=1.0-1.5（根據采集氣體量及速度等）；
    管的材質及耐溫情況，耐壓要求：0.5-1.0MP壓縮空氣試壓；
    （1）PFA連續使用最高溫度260℃ ；
    （2）FEP連續使用最高溫度200℃；
    （3）PVDF連續使用最高溫度150℃；
    （4）PE連續使用最高穩定100℃；
    （5）尼龍12.610連續使用最高溫度80℃；
    （6）316SS連續使用最高溫度-300℃；
    （7）304SS連續使用最高溫度-300℃ ；
注：以上各材質耐腐蝕性能請查關防腐手冊
2.伴熱部分：根據用戶使用地不同溫度要求及最經濟的熱工運行條件，可選擇：
    ① 要求維持溫度在0-70℃時，可采用KWL低溫型自限溫電伴熱帶；
    ② 要求維持溫度大于70-100℃時，可采用ZWL中溫型自限溫電伴熱帶；
    ③ 要求維持溫度在100-120℃時，可采用GWL高溫型自限溫電伴熱帶；
    ④ 要求維護溫度在120-180℃時，可采用HWLX型恒功率電伴熱帶；
注：以上電伴熱帶具體型號請參閱公司有關產品目錄
3.供電部分
    當使用郵PTC材料制成的自限溫電伴熱帶時，一般復合管內不設溫度控制儀顯示儀。因為自限溫電伴熱帶本身有自動限溫作用，而且可以做到隨環境氣溫度變化伴熱溫度自動調節，且無超溫之虞。
    由于自限溫電伴熱帶在起動時，出現浪涌電流的現象，該電流可達正常運行時的2-5倍。因此，我公司國內獨家研制生產自限溫電伴熱帶專用自動限流器，以克服浪涌電流的影響。公司可提供HY01-B型自動限流器，使用電壓有380V、220V/110V三種。

* 在伴熱采樣復合管（伴熱管纜）供電回路中必須配帶漏電保護的斷路器
    在復合管全長小于15m時，一般說給電伴熱帶的配電可用10-20A斷路器。在大于15m，小于等于100m時請配備一臺自動限流器為宜。
    當使用恒功率電伴熱帶時，則可按每米功率，折算成全長功率總婁，算出電流容量進行配備。
    在使用恒功率電伴熱帶時，如用戶要求，我們可以幫助配備溫度巡回檢測儀或溫度控制儀。
    電伴熱帶的供電一般均為二線制供電。在帶體末端，二線不得短路，與電纜連接端需配用“二通接線盒”（FGH），應當用專用“終端”封閉 （FZH型），終端內骨硅膠粘結劑密封，電伴熱帶屏蔽層接地。
    儀表的信號電纜、補償電纜和電源電纜等采用國標及國際通用線規，保證用戶要求。
4.為確保伴熱采樣管使用安全，復合管制使用場所按防爆等級要求。在采樣管和電纜線組合時，充分考慮溫度聲、電磁場的相互影響，分別設置金屬網線、金屬箔作為屏蔽層。屏蔽層必須有良好的接地，接地電阻小于4Ω。屏蔽層的有效截面應滿足靜電積累時發散暢通的要求，保障安全，另設盆聚氨脂膜層，起到隔離、整形、防水和堅固作用。
5.為保證采樣管在熱態進行正常運行，在樣品提取處及儀表箱聯接處，應注意施工。由于取樣處一般均在室外離地面3-8m處，復合管必須介入取樣箱內。箱內部分允許將保溫層剝去，而電伴熱帶多余的0.5m左右應在箱內保留，作為箱體保溫用。進入儀表箱的復合管也需作同樣處理。
6.伴熱采樣管（伴熱管纜）應單獨安裝敷設，不能與控制電纜和動力敷設在一起。
